一、DCP與BIPB化學性能

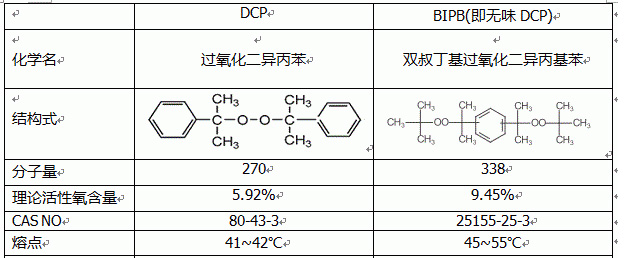

簡析過氧化物交聯劑DCP和BIPB（無味DCP）

二、BIPB與DCP無味與有味的原因

DCP的熱分解過程：

DCP的結構圖中我們可以看出，由DCP熱分解時過氧鍵斷裂后產生的異丙苯氧自由基也可以形成甲基自由基和苯乙酮，苯乙酮是一種具有難聞氣味的物質，而且對人身體有害，這就是為什么DCP在給聚合物做交聯劑的時候，在交聯的過程當中以及制成的成品都有一種難聞的臭味。由此可見DCP之所以有氣味并不是因為DCP殘留或者雜質殘留，因此不存在DCP純度越高，氣味越小的說法。

BIPB熱分解過程：

       產生烷基自由基，烷基自由基與游離的高分子基質反應，我們可以看出，BIPB的交聯小分子產物有：

甲烷（CH4）……氣體

丙酮……    　易揮發

叔丁醇……    易揮發

還有其他剩下的都是一些沒有味道的固體化合物，所以BIPB在交聯過程中及制成品中都幾乎沒有氣味或者氣味很小。

三、BIPB的優缺點及解決方案

BIPB之所以號稱無味DCP除了結構上的相近之外，還有一個重要的原因，那就是幾乎能用DCP的地方就能夠用BIPB代替，BIPB代替DCP的膠料性能，包括硬度、斷裂強度、伸長率、撕裂強度以及耐油、老化系數等，基本一致，而高溫下的壓縮變形，BIPB優于DCP。

但是BIPB有一個顯著的缺點，那就是價格高出DCP太多，這是限制BIPB大范圍使用的最大的因素。在歐洲BIPB的使用量遠高于DCP，隨著國內生產者、消費者環保意識的加強，現在國內BIPB的需求量也越來越多。

BIPB的另一個大的缺點是，用BIPB作為EPDM的交聯劑時很容易出現噴晶（注意是噴晶，而不是噴霜）的現象，光照上去會亮晶晶的，而DCP不會。這是由于BIPB的分解產物和三元乙丙膠的相容性差而噴出來。如果您的產品是出口到國外，特別是歐洲那邊你大可放心，客戶會知道你用的是好的硫化劑而欣然接受。如果你想要解決這種噴晶現象，主要有兩個方法：

3.1. 在配方中加入PEG4000；

3.2. 減少BIPB的量同時加入部分雙二五，相當于減少BIPB的分解產物，又不影響交聯效率。

這兩個方案都有成功的例子，當然也有廠家EPDM用BIPB做交聯劑不出現噴晶現象的，也許是因為其中的某幾種助劑限制了晶體的噴出，具體是為什么就不得而知了。

熱塑性橡膠TPV也有采用BIPB作為交聯劑，但隨著汽車行業對氣味要求越來越高，即使用BIPB之后，氣味還不一定能滿足要求，還需要進一步的作處理，比如使用化學/物理吸附、脫揮、干燥等工藝手段來降低氣味。
